本ページは、Akerun IDが「A10〜」から始まる機器の設置・設定方法をご紹介します。

1．事前の準備

• 1

  アプリをダウンロードします

  アプリのチュートリアルに沿って設置設定を行うため、事前にダウンロードをお願いいたします。

  新Akerun アプリ



  • iOS (iPhone)



  • Android



• 2

  アプリを開いたら製品を選択します。（akerunを選択します。）
  次の画面でログインしてください。



• 3

  チュートリアルの画面を表示します。

  最初の1台目を設置する場合

  ログイン後すぐにチュートリアルの画面が表示されます。

  ※チュートリアルが表示されない場合


  Akerun Connectの合鍵の設定にて、アプリ権限を「有効」にしてください。

  参考ページ
  Akerun Connectログイン画面
  合鍵の設定変更方法

  ※設定変更をするには「マネージャー」以上のユーザー権限が必要です。
  ユーザー権限の変更方法



  ２台目以降の設置を行う場合

  アプリの画面右上の「ドア切替」を押し、「未設定」のドアから設置するAkerun IDを選択します。



2．はじめに

• 1

  「はじめに」をタップします。

  設置イメージが確認できたら「完了」を押します。



3．Akerun Proの設置

• 1

  「Akerun Proの設置」を押します。

  チュートリアルの流れに沿って、設置と設定を行います。



• 2

  機器から絶縁シートを抜き、本体が起動するまで30秒ほど待ちます。

  機器が起動すると起動音が鳴ります。
  起動したら、アプリ画面の「起動した」を押します。

  ※機器が起動しない場合

  絶縁シート引き抜きの際に、電池がずれた可能性があります。機器側面のネジ留めを外し電池のズレを直してください。
  ※電池の交換方法のページを参考にご対応ください。電池の交換方法



• 3

  「Akerun Proを仮当て」から「仮取り付け」までの工程を行います。

  ※本記事では、次の工程にてアプリ上の説明より詳しくご紹介しております。↓↓↓



  ③-1：「取付ガイドシール」をドアに貼ります。

  ※この工程は、アプリのチュートリアルにはございません。より詳細な情報提供を目的としてご紹介しております。

  ※「取付ガイドシール」が使えない鍵

  • サムターン胴が丸くない
  • サムターン胴がシールの穴径より大きい
  • サムターン胴の中心とサムターン回転軸位置がずれている（参考画像）



  上記の場合は、下記の項目を参考に設置を行います。
  ③-3：「取り付けプレート」に機器をはめて、位置を確認します。



  ③-2：ドアに「取付プレート」を貼り付けます。

  機器側面のボルトを外し、「取付プレート」を機器から外します。

  両面テープのはくり紙を剥がし、ガイドシールの枠内に「取付プレート」を貼り付けます。
  ※位置の微調整ができるように、最初は軽く貼り付けましょう。



  ③-3：「取り付けプレート」に機器をはめて、位置を確認します。

  完全に固定する前に、位置を確認します。
  サムターンカバーを外した状態で「取り付けプレート」に機器をはめて位置を確認してください。

  ※サムターンの位置が上下左右どちらか偏る場合は、微調整してください。



  ※サムターンが分厚く、機器が設置できない場合

  機器のハンドル部分にサムターンがはまらない場合は、あらかじめ装着されている「幅調整パーツ」を外してください。





  ※「バネが潰れた状態」や「機器が斜めの状態」になっている場合

  横から見た時に「バネが潰れた状態」や「機器が斜めの状態」になっている場合は「スペーサー」が必要です。
  スペーサーの設置方法は、動画をご覧ください。



  ③-4：「取付ガイドシール」を剥がしてから、機器を「取り付けプレート」に固定します。

  現在のサムターンの状態と、機器のボタン部分の方向を合わせた状態で「取り付けプレート」に固定します。



• 4

  ソフトウェアをアップデートします。（省略可）

  「アップデート」を押して機器を最新のバージョンにアップデートしてください。スマートフォンと機器がBluetooth通信するため、できるだけ機器の近くで行ってください。



  ※スキップ（省略）する場合

  設置作業を急ぐ場合は、「スキップ」を選択してください。後でアップデートしたい場合は、「設定」の画面にて対応可能です。



• 5

  施錠・解錠位置の自動設定

  「施錠状態」と「解錠状態」の位置を機器に記録します。

  「開始」を押すと機器のボタン部分が自動で回転するので、回転した後の鍵の状態を確認し、設定を完了させます。

  ※施錠と解錠を逆に設定してしまった場合

  本項目（施錠・解錠位置の自動設定）をやり直して、再設定してください。
  全てのチュートリアルを終えた後でも、「設定」の画面から再設定が可能です。
  施錠・解錠位置の再設定



• 6

  機器をドアに圧着させて設置完了

  機器を30秒ほどドアに押し付けて圧着します。しっかり接着できたら設置完了です。



4．ドアセンサーの設置

• 1

  「ドアセンサーの設置」を押します。

  チュートリアルの流れに沿って、設置と設定を行います。



• 2

  ドアセンサーから絶縁シートを抜き、
  30秒ほど待機します。

  絶縁シートは、中部分が「E」の様に三つに枝分かれした状態です。
  上から一つずつ弧を描くように引くと、抜きやすいです。



  ドアセンサーと磁石部分を近づけたり離したりして、LEDランプが反応することを確認します。

  ※機器が起動しない場合

  絶縁シート引き抜きの際に、電池がずれた可能性があります。機器裏面のネジ留めを外し、電池のズレを直してください。
  ※電池カバーを外すために、小さめのプラスドライバーまたはマイナスドライバーが必要です。



• 3

  ドアセンサーと磁石を扉に設置します。

  裏面に付いている両面シールのはくり紙を剥がし、
  ドアセンサーは「扉の枠」に貼り付けます。磁石は「扉」に貼り付けます。



  ドアセンサーの向きや位置に注意して設置してください。



• 4

  扉を開け閉めして、ドアセンサーの反応を確認します。

  次の画像の通りに反応していることを確認してください。
  問題なければ設置完了です。


  ドアを開けた時はLEDが「オレンジ色」に点灯。閉めた時は「緑色」に点灯。

• 5

  「オートロックと警告」の設定

  チュートリアルを進めると「オートロックと警告」の画面が表示されます。任意で設定を変更してください。※設定は後から変更も可能です。

  「オートロック」は、
  扉が閉じたことを検知すると自動的に施錠する機能です。

  「ドア開けっ放し警告」は、
  扉の閉め忘れ防止の機能です。指定した秒数、扉を開けた状態にしていると警告音が鳴ります。



  ※設定を変更しない場合も「設定変更」を押して先に進み、設定を完了してください。

  「設定変更」を押し、次に表示されるアラートの「変更」も押したら設定完了です。



5．ICカードリーダーの設置

• 1

  「ICカードリーダーの設置」を押します。

  チュートリアルの流れに沿って、設置と設定を行います。



• 2

  機器から絶縁シートを抜き、本体を起動します。

  20秒ほど経過すると、起動音が鳴ります。
  ※少し揺らしながら引くと抜きやすいです。

  ※機器が起動しない場合

  絶縁シート引き抜きの際に、電池がずれた可能性があります。機器裏面の電池カバーを外し、電池のズレを直してください。



• 3

  機器を設置します。

  ICカードリーダーには、「内側用（INSIDE）」と「外側用（OUTSIDE）」がございます。
  ※内側と外側を間違えると「入退室履歴」が正確に記録できませんので、ご注意ください。



  「内側用（INSIDE）」の機器を、室内に設置します。

  機器裏面の両面テープのはくり紙をはがし、扉の横に貼り付けます。

  ※貼り付ける面の「材質」に関するご注意

  • 貼り付ける面が木材のようにザラザラしている場合は、落下の恐れがあります。
  • ツルツルとした材質への貼り付けを推奨しております。
  • 扉周りの壁が貼り付けに適さない場合は、扉へ貼り付けても構いません。
    ※その際は、機器が壁などにぶつからないようご注意ください。



  上下の端を両手で押さえて、30秒ほど圧着します。



• 4

  同様に「外側用（OUTSIDE）」の機器を室外に設置して、完了です。

  ※内側用の貼り付けの際と同じく、貼り付ける材質にお気をつけください。



6．Akerun Remoteの設置

• 1

  「Akerun Remoteの設置」を押します。

  Akerun Remoteは、Akerun Proをネットワークに繋ぐための機器です。
  チュートリアルの流れに沿って、設定を行います。

  【注意】

  • Akerun Remoteに繋ぐことで「電池残量」を検知し、電池の自動出荷を行なっています。
    未接続の場合は、電池の自動出荷ができません。
  • 入退室履歴のデータを正確に記録するためにも、必ず接続してください。



• 2

  電源を入れます。

  機器にACアダプターを接続すると、電源が入ります。



  電源ランプが「緑色の点灯」に変わるまでお待ちください。

  「緑色の点滅」から「緑色の点灯」に変わります。



• 3

  インターネットの接続方法を選択します。

  「有線LAN」または「無線LAN（Wi-Fi）」を選択してください。



• 4

  「有線LAN」で接続する場合
  有線LANポートにLANケーブルを差し込みます。

  通信ランプが「緑色に点灯」したら、設定完了です。



• 5

  「無線LAN（Wi-Fi）」で接続する場合
  ① 機器の「設定」ボタンを押します。
  ② 機器の画面に「アプリからの接続を待っています」と表示されたら、
  ③ アプリ画面の「次へ」を押してください。



  Wi-Fiネットワークが検出されるまで、しばらくお待ちください。



• 6

  接続するネットワークを選択し、パスワードを入力後「接続」を押します。



• 7

  Wi-Fi設定完了の確認

  アプリ側でWi-Fi接続の設定を行なった後、機器の画面に「設定が完了しました」と表示されたら、設定完了です。



7．ドア（Akerun）登録

• 1

  「ドア（Akerun）登録」を押します。

  設置したAkerun Proに、名前やアイコン画像を設定します。



• 2

  ①「アイコン画像」と、②「ドア（Akerun）名」を設定したら「変更」を押して設定完了です。

  ※設定は後から変更可能です。
  Akerunの名前や写真の設定方法

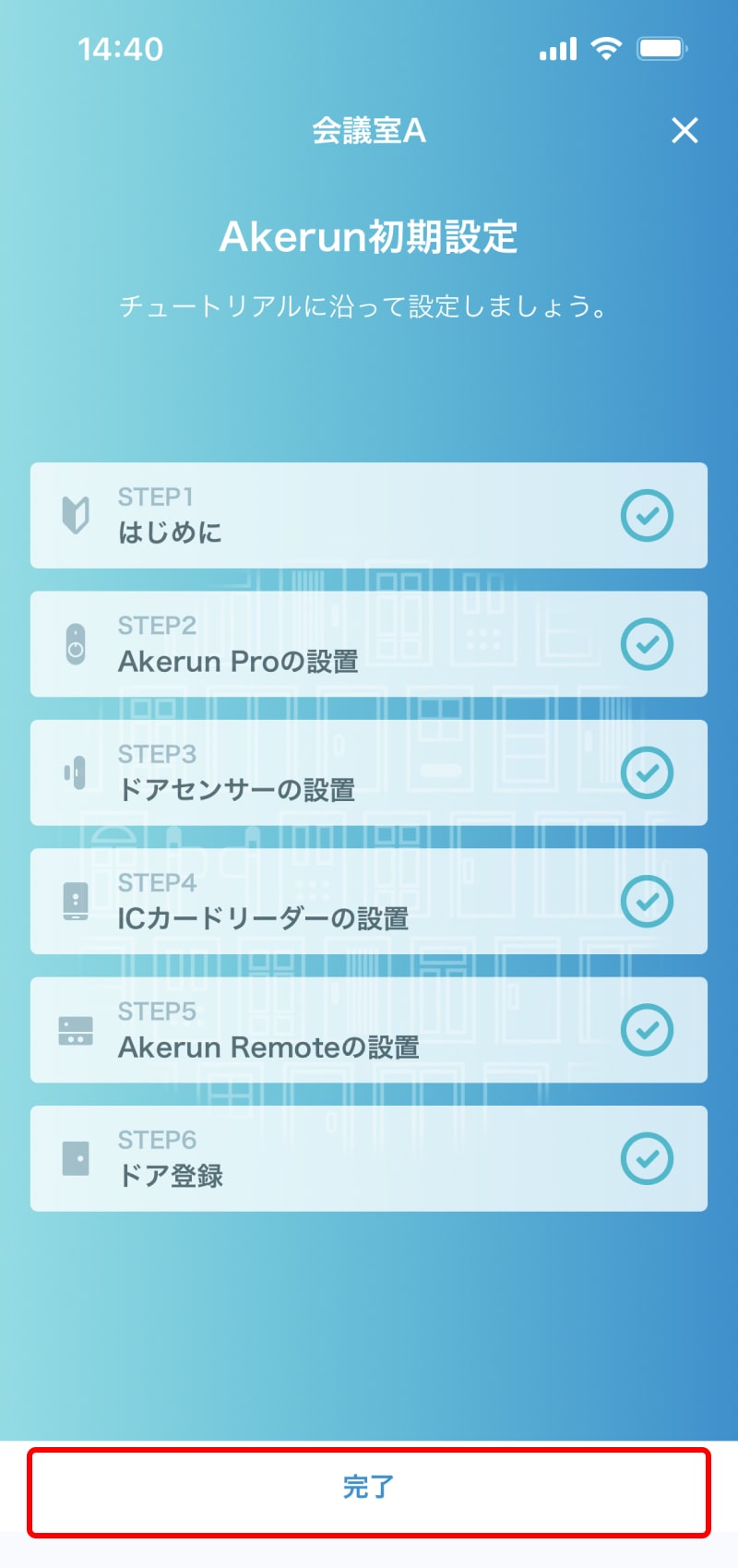

8．チュートリアル完了

「完了」を押してチュートリアル終了です。

「ユーザー登録」「合鍵発行」「ICカード登録」がお済みの場合は、運用開始可能です。
鍵の開け方については、下記のページにてご確認ください。
鍵の開け方

※「ユーザー登録」「合鍵発行」「ICカード登録」が、お済みでない場合

下記を参考にご対応ください。
ユーザーの登録方法
合鍵の発行方法
ICカードの登録方法



※作業をするには「マネージャー」以上のユーザー権限が必要です。
ユーザー権限の変更方法
