Akerun ProとICカードリーダーをドアまたは壁にネジで固定する方法をご案内します。

はじめに

Akerun ProとICカードリーダーをドアまたは壁に貼り付けた状態であることが前提のご案内となります。

※貼り付けせずに、ネジ留めだけで固定したい場合は、養生テープで仮留めするなどでご対応ください。

Akerun Proをネジ留めする方法

ネジの種類・道具について

ドアに固定するための「ネジ」や「ドライバー」は付属しておりません。
ドアの材質に適したものをご用意ください。

• 1

  上部のフタを外し、電池ボックスのネジを左右とも外します。



• 2

  取付プレートから機器本体を外します。



  スペーサーを使用している場合

  取付プレートから機器本体を外した後、スペーサーから取付プレートも外してください。



  ※ドアに貼り付けているスペーサーは、貼り付けたままにしてください。



• 3

  プレートの穴越しに下穴を空け、ドアにネジ止めしてください。



  スペーサーを使用している場合

  スペーサー越しに下穴を空け、ドアにネジ止めします。



  スペーサーの種類によって、ドア面が見える穴の位置が異なります。よくご確認のうえ下穴を空けてください。



• 4

  ドアにネジ止めができたら、機器本体を取付プレートに取り付けます。



  スペーサーを使用している場合

  スペーサーと取付プレートを連結してから機器本体を取り付けます。
  下記画像は、スペーサーを2種類使用している場合の例です。



• 5

  機器本体と取付プレートを固定するネジを止め、フタを付けて完了です。



ICカードリーダーをネジ留めする方法

ネジの種類・道具について

ドアまたは壁に固定するための「ネジ」や「ドライバー」は付属しておりません。
ドアの材質に適したものをご用意ください。

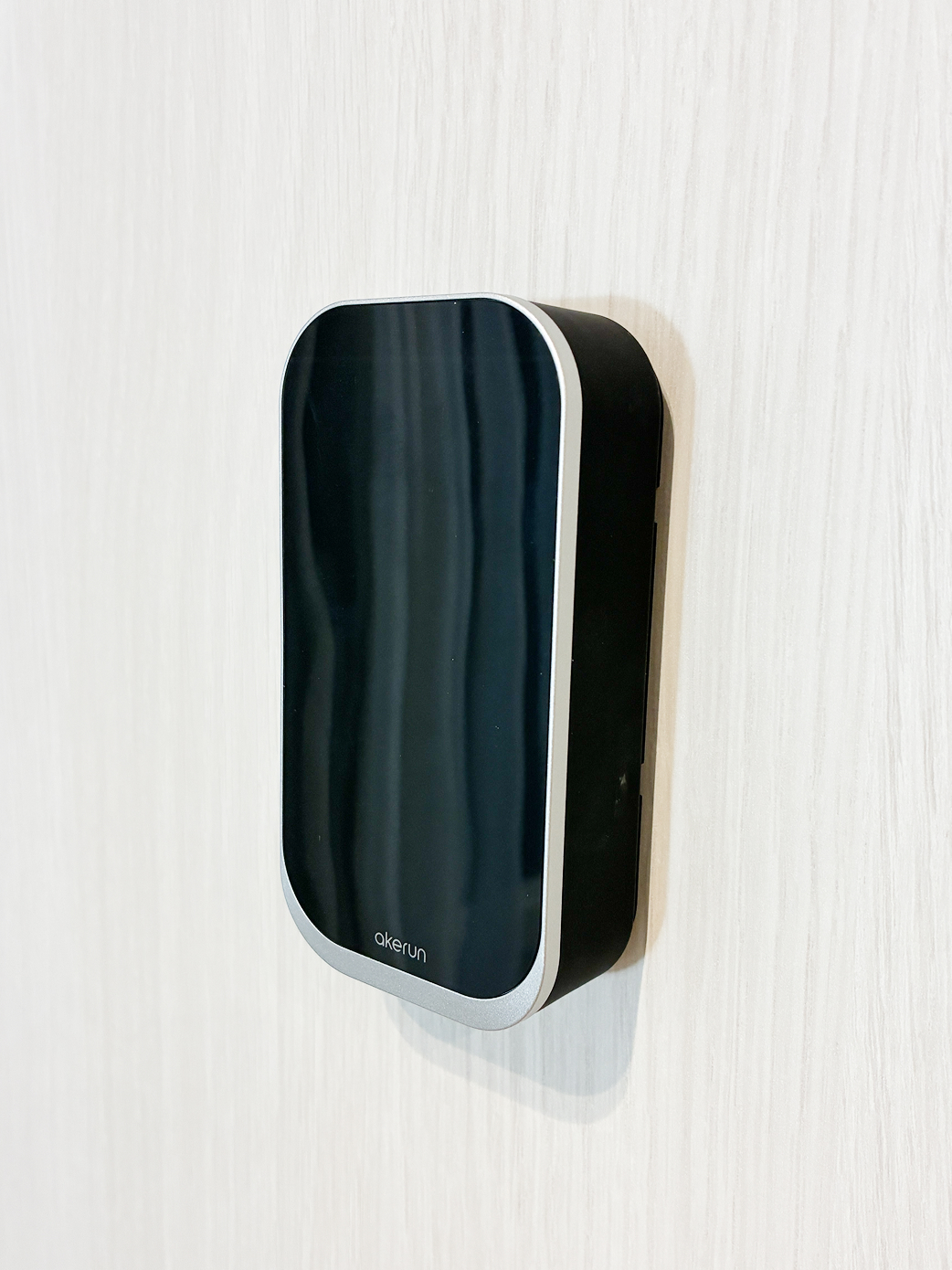

• 1

  あらかじめ、ICカードリーダーを設置したい場所に貼り付けてください。

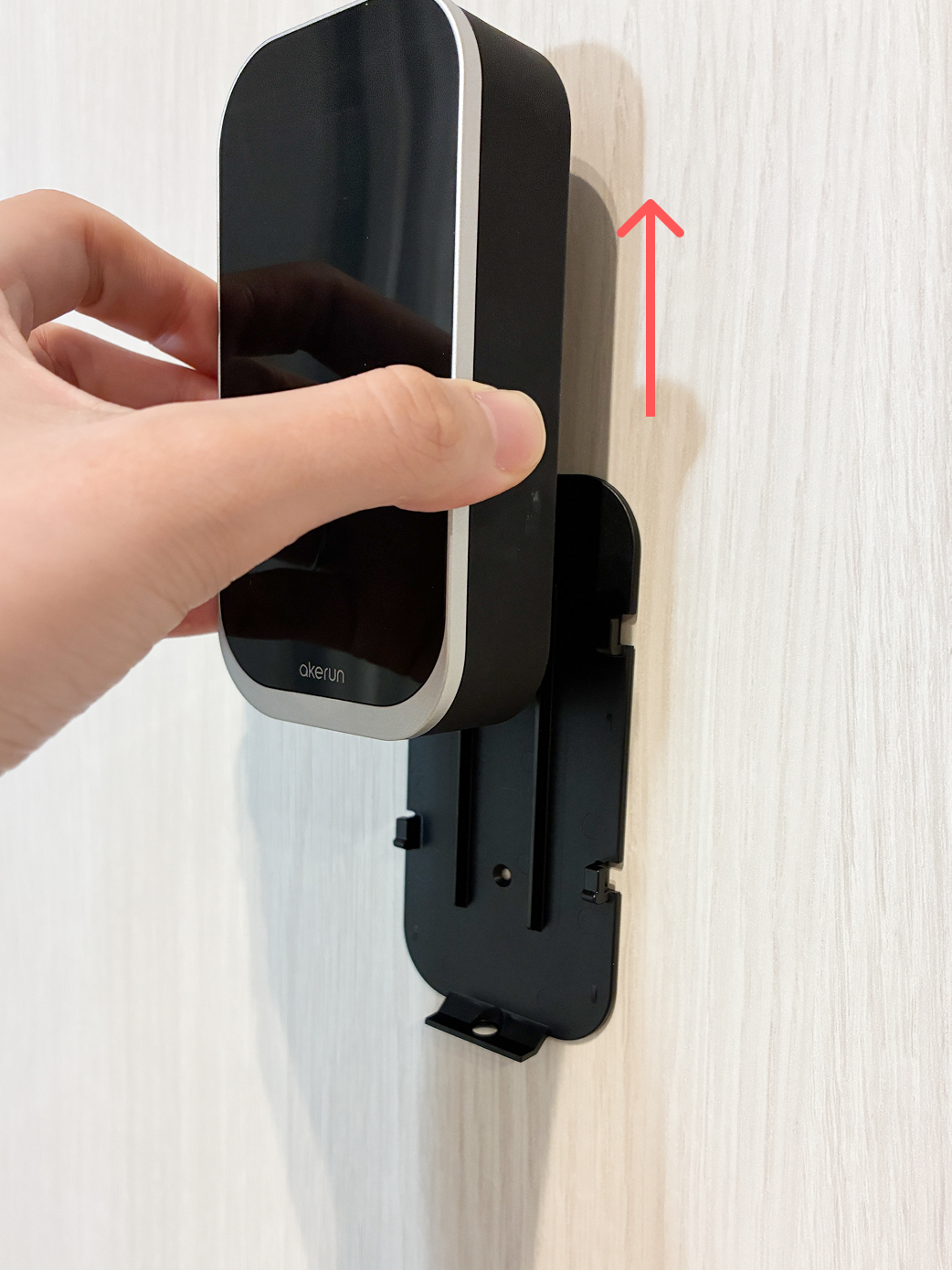

• 2

  ICカードリーダーを上にスライドして取り付けプレートから外します。

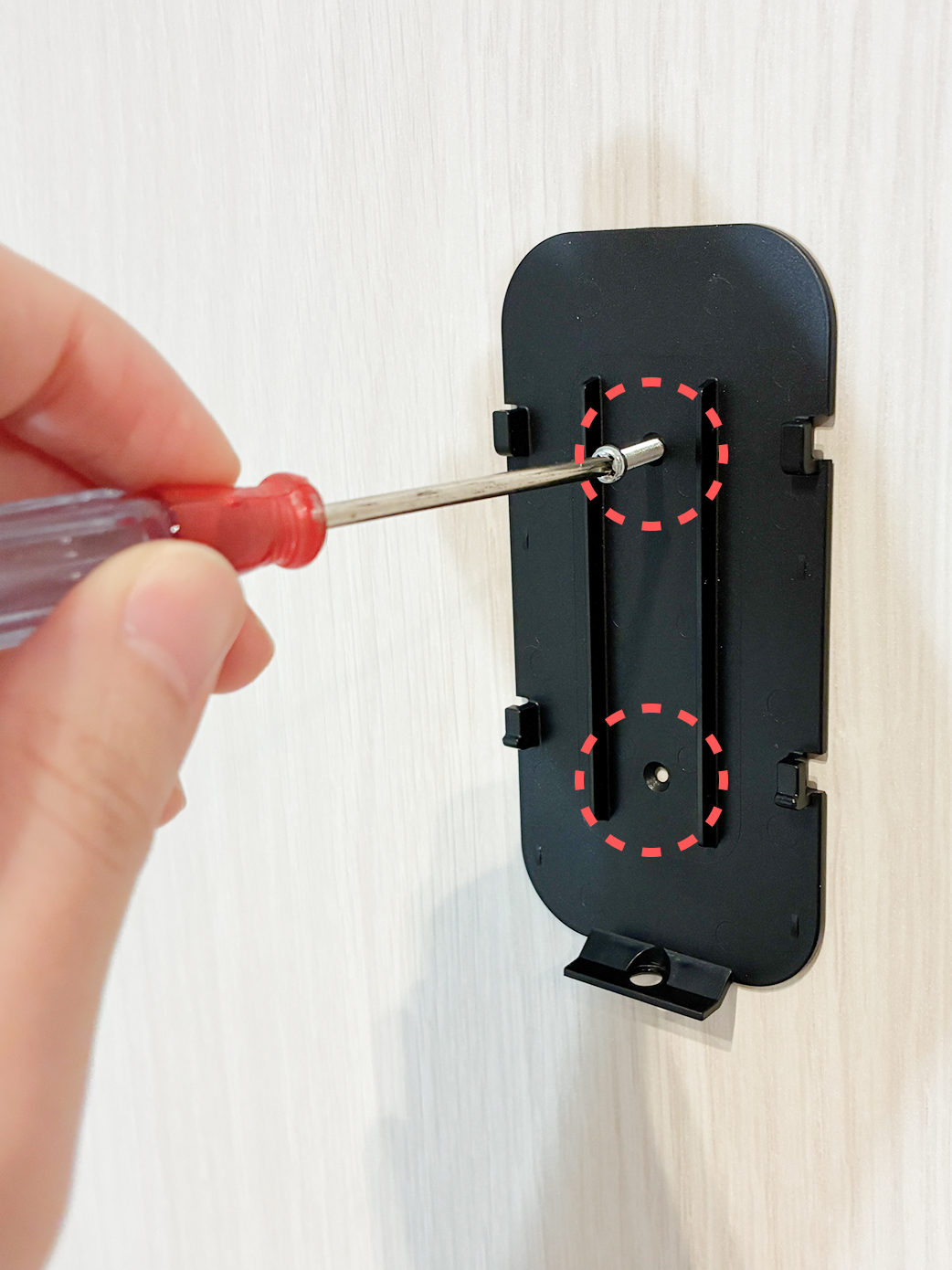

• 3

  取り付けプレートを、ドアまたは壁にネジ留めします。

  使用するネジは、ネジの種類・道具について をご参照ください。

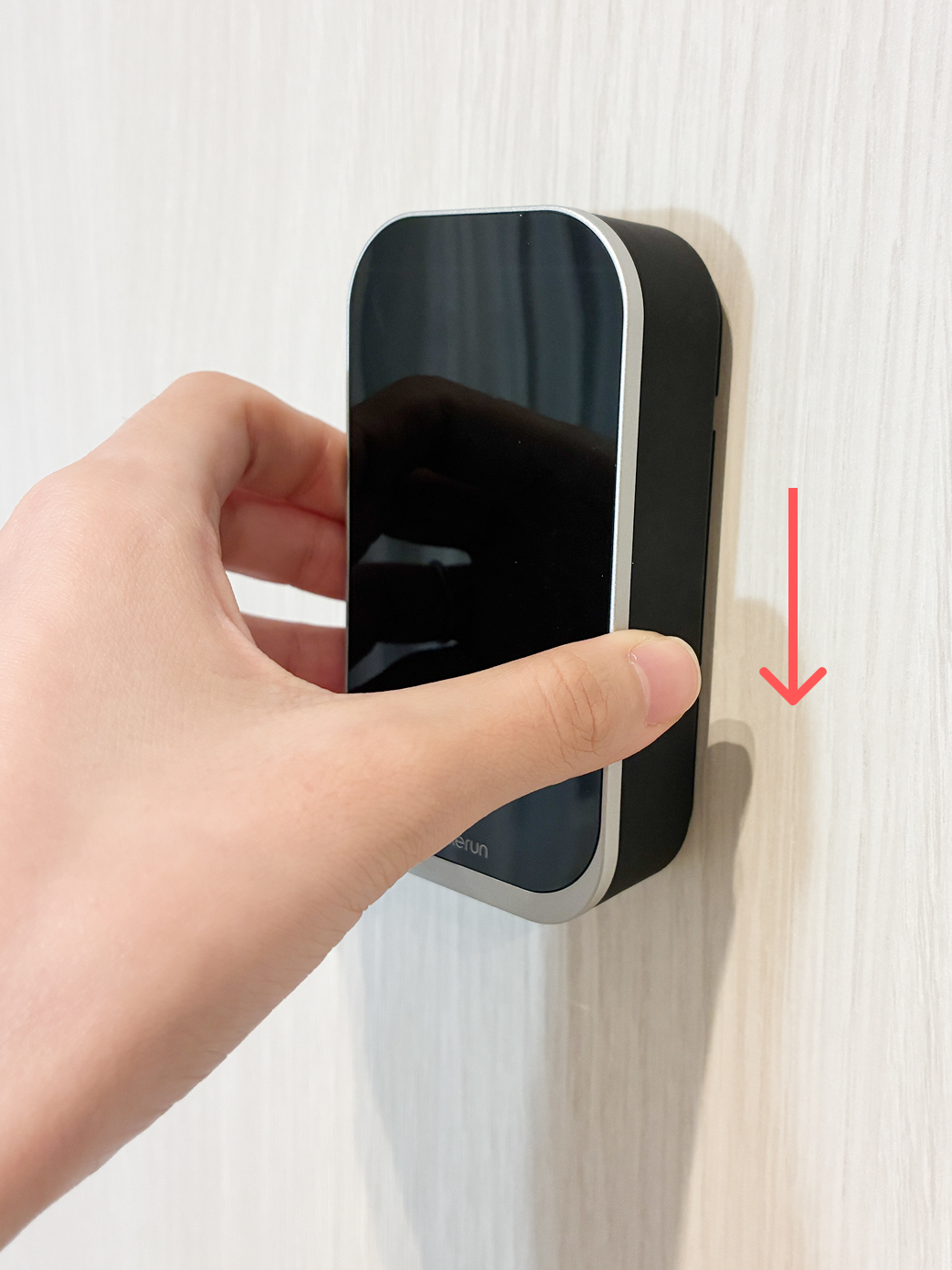

• 4

  ICカードリーダーを取り付けプレートに取り付けて完了です。



• 5

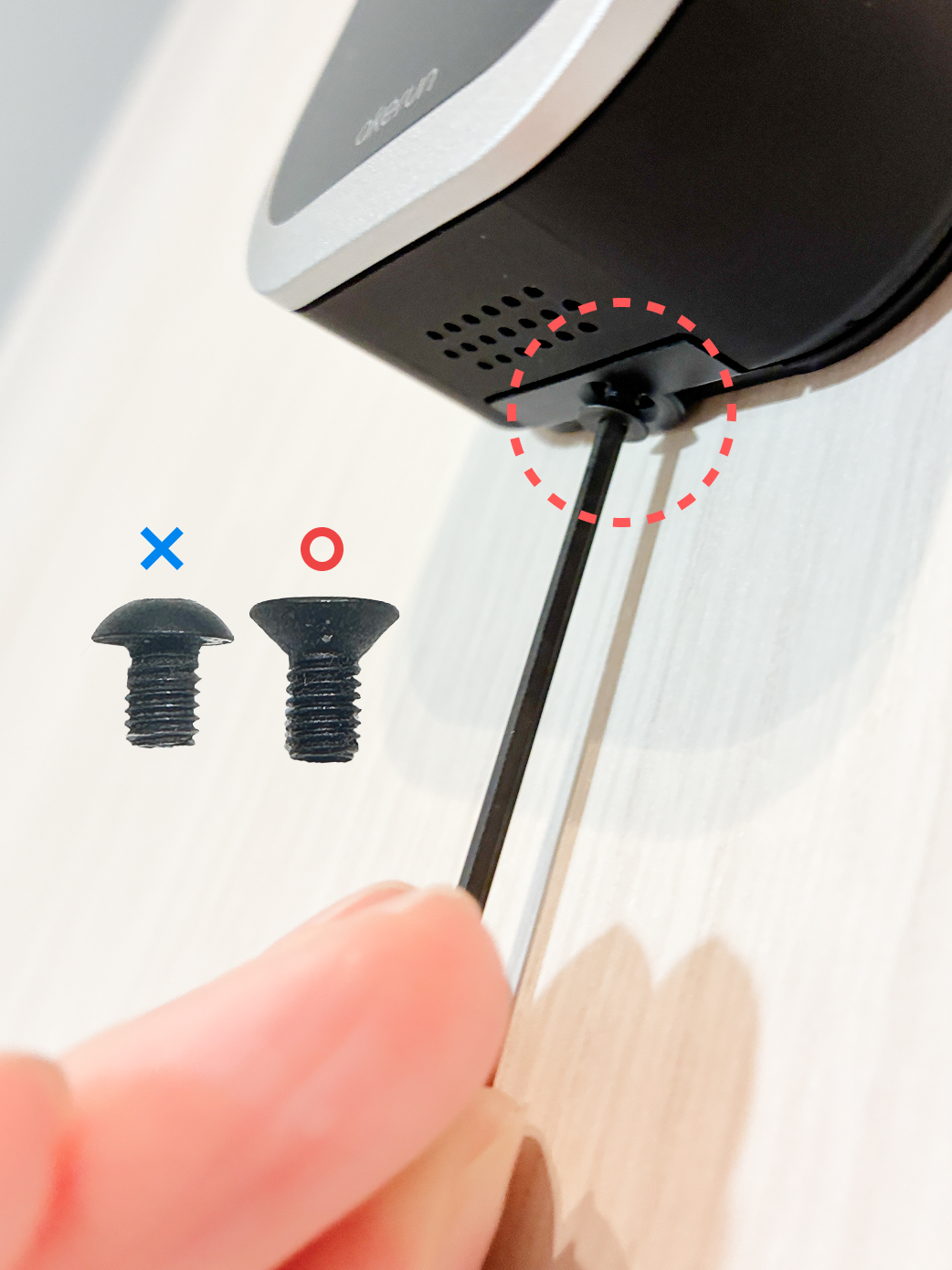

  【任意】さらに落下を防止したい場合は、取り付けプレートとICカードリーダー本体をネジで固定してください。

  電池交換の際にネジを外す手間が発生します。ご了承いただいた上でネジ留めしてください。

  固定する際は、Akerun Starter Kitに同梱している平頭のネジと六角レンチをご使用ください。（画像参照）
