【Akerunコントローラー】【Bluetoothレシーバー】ランプ点灯ごとの状態とボタン操作の表示内容について

2026年07月07日 03:10
更新

Akerunコントローラー/Bluetoothレシーバーの各ランプの点灯から、その機器の状態を確認することができます。

コントローラーのランプは、機器の正面からご確認ください。（斜めから確認いただきますと、隣のランプが映り込み、点灯中かのように見えてしまいます）

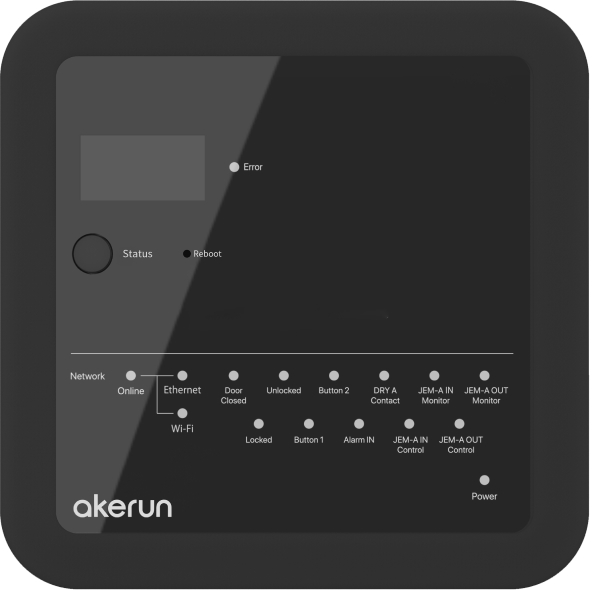

IDが GS5xxxxxxxxの機器

このページでは、以下の製品について説明します。

Network

ランプの点灯状態	状態
Online点灯	Akerunサーバーと接続している
Ethernet点灯	WAN側のポートにケーブルが接続されている
Ethernetが点灯していて、 Onlineが無点灯	Akerunコントローラー本体側面のWAN側ポートに挿さっているLANケーブルがルータやハブに電気的に接続されているものの、インターネット上のAkerunサーバに接続できていない状態です。 IPアドレスは取得できていますか？【取得できている状態】 IPアドレスがAkerunコントローラーのディスプレイに表示されている場合は、取得できています。【取得できていない状態】 Akerunコントローラーのディスプレイに、IPアドレスが表示されていない、または「169.254.*.」などのリンクローカルアドレスが表示されている場合はアドレスの取得ができておらず、インターネットへ接続ができていません。ネットワーク環境にセキュリティ対策が施されていませんか？* → お客様側のネットワークの管理者に確認してください。（例）MACアドレス設定が必要、または許可された機器しかインターネットへのアクセスを許可しない設定を行っている、など
EthernetもOnlineも、どちらも無点灯	WAN側ポートに挿さっているLANケーブルがその先のルータやハブに電気的に接続されていません。ルータやハブの電源が入っていない/故障している、またはLANケーブル不良の可能性があります。
Wi-Fi点灯	（使用しません）

そのほか

ランプ点灯状態	状態
Door Closed点灯	閉扉状態信号入力
Unlocked / Locked点灯	解錠状態信号・施錠状態信号入力
Button 1 / 2点灯	弊社オプション品の解錠ボタンの動作時に入力
DRY A Contact点灯	無電圧A接点出力
Power点灯	電源接続 (24V)

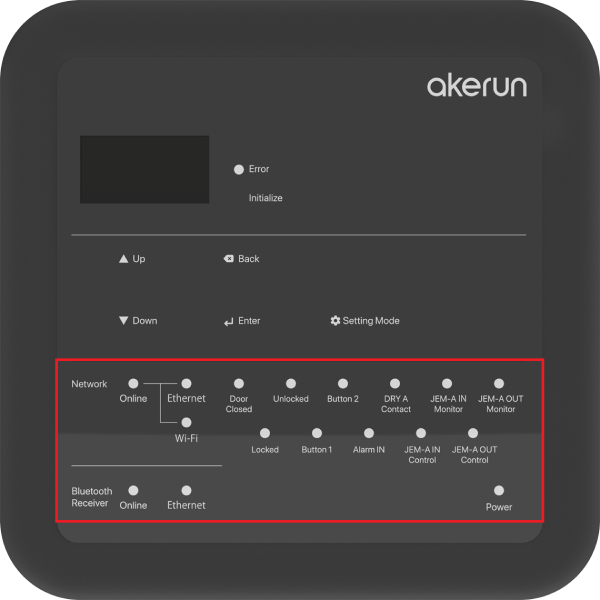

IDが MX4xxxxxxxxの機器

Akerunコントローラー Bluetoothレシーバー

このページでは、以下の製品について説明します。

Network

ランプの点灯状態	状態
Online点灯	Akerunサーバーと接続している
Ethernet点灯	WAN側のポートにケーブルが接続されている
Ethernetが点灯していて、 Onlineが無点灯	Akerunコントローラー本体側面のWAN側ポートに挿さっているLANケーブルがルータやハブに電気的に接続されているものの、インターネット上のAkerunサーバに接続できていない状態です。 IPアドレスは取得できていますか？【取得できている状態】 IPアドレスがAkerunコントローラーのディスプレイに表示されている場合は、取得できています。【取得できていない状態】 Akerunコントローラーのディスプレイに、IPアドレスが表示されていない、または「169.254.*.」などのリンクローカルアドレスが表示されている場合はアドレスの取得ができておらず、インターネットへ接続ができていません。ネットワーク環境にセキュリティ対策が施されていませんか？* → お客様側のネットワークの管理者に確認してください。（例）MACアドレス設定が必要、または許可された機器しかインターネットへのアクセスを許可しない設定を行っている、など
EthernetもOnlineも、どちらも無点灯	WAN側ポートに挿さっているLANケーブルがその先のルータやハブに電気的に接続されていません。ルータやハブの電源が入っていない/故障している、またはLANケーブル不良の可能性があります。
Wi-Fi点灯	（使用しません）

Bluetooth Receiver

ランプ点灯状態	状態
Online点灯	Bluetoothレシーバーと接続している
Ethernet点灯	Receiver側ポートにケーブルが接続されている
Ethernetが点灯していて、 Onlineが無点灯	Akerunコントローラー本体側面の Bluetooth Receiver 側ポートに挿さっている LAN ケーブルが、その先の機器に電気的に接続されていますが、Bluetoothレシーバーと認識できない状態です。正しく BluetoothレシーバーにLANケーブルが繋がっていますか？ → 接続ポート、ケーブルなどを再度確認してください。 → Bluetoothレシーバーが起動し、電源が入っていることをご確認ください。また、［Menu］ボタンを押した時、下記のようなIPアドレスが表示されることを確認してください。
EthernetもOnlineも、どちらも無点灯	Akerunコントローラー本体側面の Bluetooth Receiver 側ポートに挿さっているLANケーブルがBluetoothレシーバーに電気的に接続されていません。ルータやハブの電源が入っていない/故障している、またはLANケーブル不良の可能性がございます。

そのほか

ランプ点灯状態	状態
Door Closed点灯	閉扉状態信号入力
Unlocked / Locked点灯	解錠状態信号・施錠状態信号入力
Button 1 / 2点灯	弊社オプション品の解錠ボタンの動作時に入力
DRY A Contact点灯	無電圧A接点出力
Power点灯	電源接続 (24V)

このページでは、以下の製品について説明します。

電源ランプ

Akerunランプ

ボタン操作

どちらのボタンを押しても同じ動作をします。

ボタン	動作
Menu	Akerunコントローラーと接続中にどちらかのボタンを押すとLED画面にIPアドレスが表示されます。
Enter	Akerunコントローラーと接続中にどちらかのボタンを押すとLED画面にIPアドレスが表示されます。
