Akerunコントローラーは、制御するドアの種類によって「コントロールできること」などが異なります。本記事では制御ドア別の基本仕様についてご紹介いたします。
はじめに
「制御ドア」とそれに対応する「錠タイプ設定」と「主な錠前」
各錠前は大きく3つの「制御ドア」に分類されます。
さらに、Akerunコントローラーでは「電気錠」を4つのタイプに分類して制御しています。
ご利用の錠前がどの「制御ドア」に分類されるかをご確認の上、仕様をご確認ください。
| 制御ドア | 錠タイプ設定 | 主な錠前 |
|---|---|---|
| 電気錠 |
通電時施錠型 |
MIWA AU、GOAL EU、 HORI 6220-70などの電気錠 |
| モーター式 |
MIWA AL3M、GOAL EMなどの電気モーター錠 |
|
| 瞬時通電型 | MIWA ALA などの瞬時通電施解錠型電気錠 | |
| 電磁式 | 電磁ロック | |
| 自動ドア |
自動ドア（接点パルス信号） |
自動ドア |
| A接点出力 | A接点出力 | 制御盤、または自動ドアで設定可能 |
制御ドア別の基本動作仕様
↓確認したいタブをクリックしてください。
電気錠

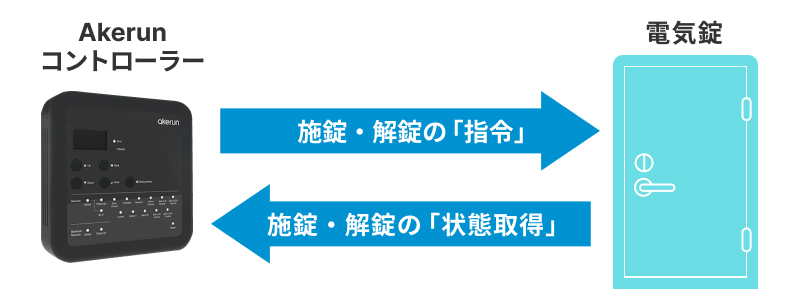

コントロールできること
「施錠・解錠の指令」と「状態取得」が可能です。
（それ以外の制御は別途弊社にお問い合わせください。）
※「状態取得」とは、扉が施錠中か解錠中かの状態を取得する機能です。
他社制御盤に接続している電気錠ドアの場合は、「その他（A接点出力）」のタブを参照してください。
「ドア詳細」の右上の鍵アイコンです
「ドア」一覧の鍵アイコンも同じです
「オートロック」の可・不可
設定可能です
オートロックの設定方法

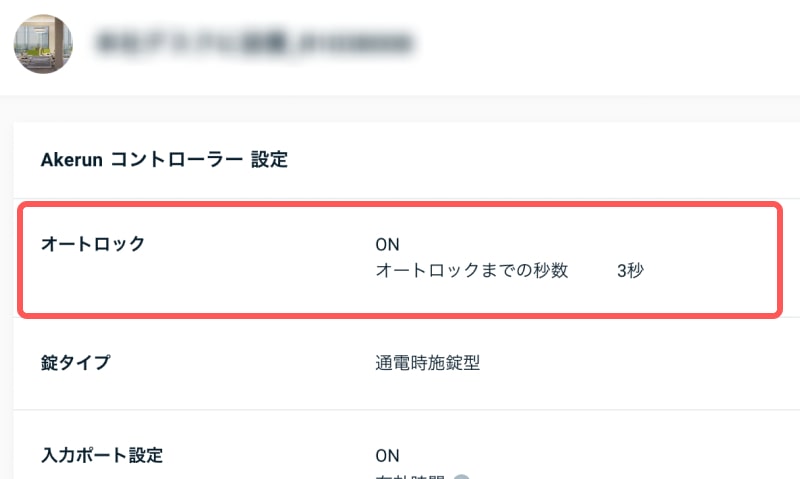

例）オートロック設定状態の表示
「履歴」の施錠・解錠表示の違い
入退室履歴には、通常通り「施錠」「解錠」両方の履歴が表示されます。
| 施錠時 | 解錠時 |
|---|---|

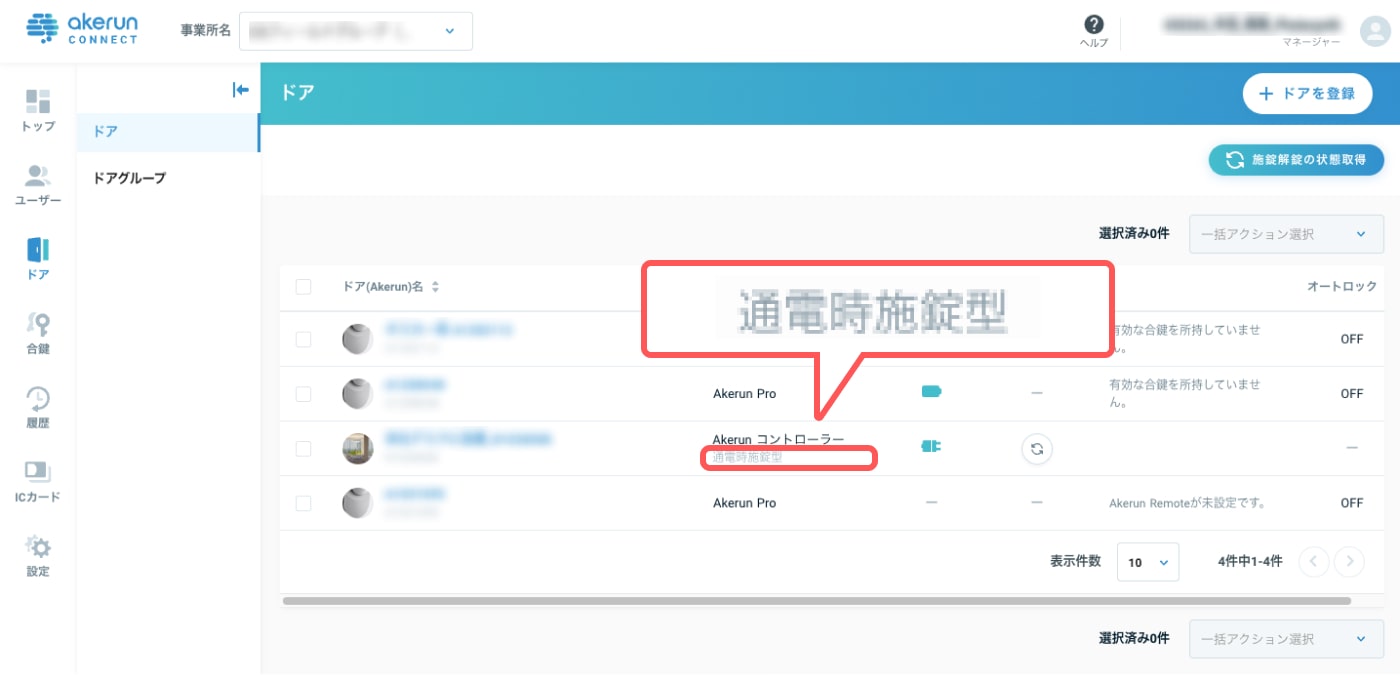

設定されている錠タイプ設定
「ドア」の一覧画面などから確認できます。
※「錠タイプ設定」は運用中に変更しないでください。動作不良に繋がる恐れがございます。
自動ドア
コントロールできること
「開扉の指令」が可能です。
（それ以外の制御は別途弊社にお問い合わせください。）
※「状態の取得」はできません。
※「状態取得」とは、扉が施錠中か解錠中かの状態を取得する機能です。
「ドア詳細」の右上の鍵アイコンです
「ドア」一覧の鍵アイコンも同じです
「オートロック」の可・不可
設定できません
※閉扉の指令はできません。
※自動ドア側の制御によって自動的に閉まります。
※扉の開閉状態、施錠解錠の状態は、 Akerun コントローラーでは判断できません。
「履歴」の施錠・解錠表示の違い
入退室履歴には、「解錠」の履歴のみ表示されます。
「施錠」の操作はできないため履歴も表示されません。
| 施錠時 | 解錠時 |
|---|---|
| 施錠操作不可のため表示なし |

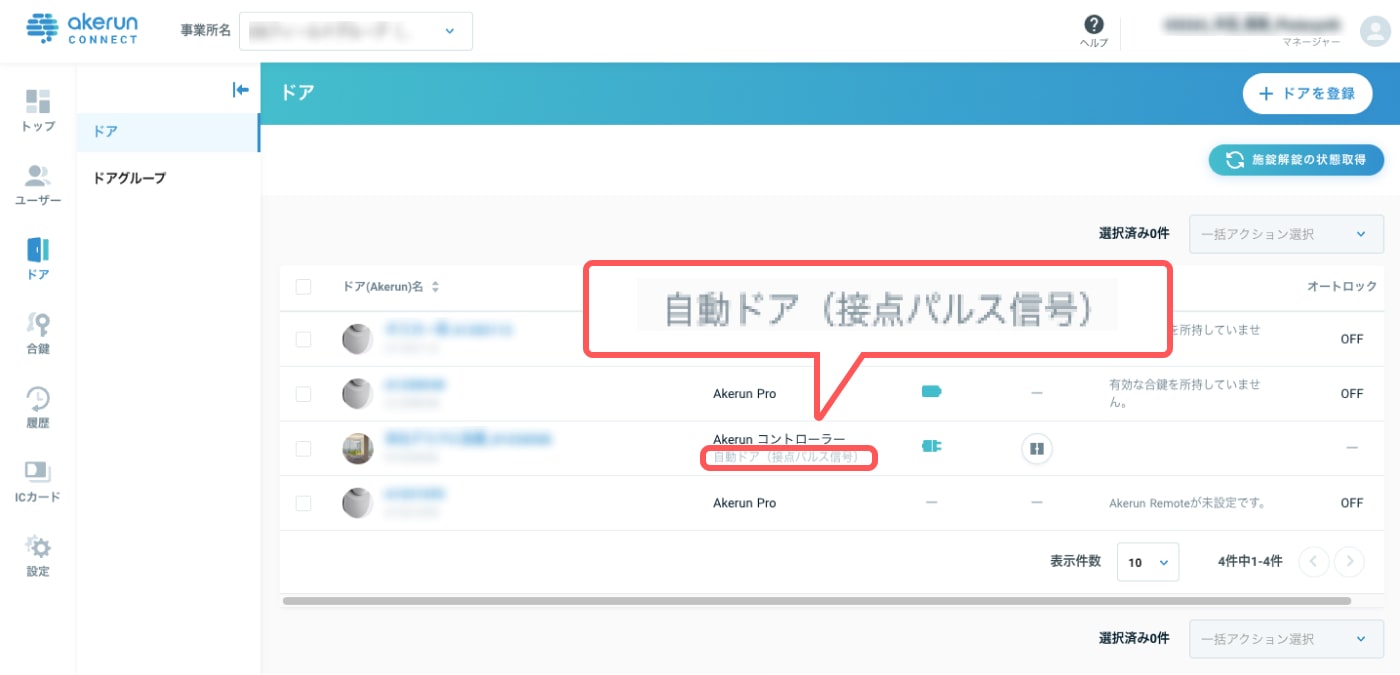

設定されている錠タイプ設定
「ドア」の一覧画面などから確認できます。
※「錠タイプ設定」は運用中に変更しないでください。動作不良に繋がる恐れがございます。
その他（A接点出力）
コントロールできること
「解錠の指令」が可能です。
（それ以外の制御は別途弊社にお問い合わせください。）
※「状態の取得」はできません。
※「状態取得」とは、扉が施錠中か解錠中かの状態を取得する機能です。
施錠解錠の状態アイコン
「その他（A接点出力）」の鍵アイコンは下記の通りです。
| 状態取得前 | 状態取得中 | 施錠状態 | 解錠状態 |
|---|---|---|---|
| - | - |
「ドア詳細」の右上の鍵アイコンです
「ドア」一覧の鍵アイコンも同じです
「オートロック」の可・不可
設定できません
※施錠の指令はできません。
※扉側の制御によって自動的に閉まります。
※扉の開閉状態、施錠解錠の状態は、 Akerun コントローラーでは判断できません。
「履歴」の施錠・解錠表示の違い
入退室履歴には、「解錠」の履歴のみ表示されます。
「施錠」の操作はできないため履歴も表示されません。
| 施錠時 | 解錠時 |
|---|---|
| 施錠操作不可のため表示なし |
設定されている錠タイプ設定
「ドア」の一覧画面などから確認できます。
※「錠タイプ設定」は運用中に変更しないでください。動作不良に繋がる恐れがございます。
