【Akerun Remote（黒色の機器）】ネットワークの設定方法（Wi-Fi／有線）
設置条件
- Akerun Remote本体はAkerun Pro本体からできるだけ近い位置に設置してください（3m以内推奨）。
- Akerun Remote本体とAkerun Pro本体の間に障害物/遮蔽物がない環境を推奨しています。
Akerun Remote（白色）を無線で接続する場合、iPhone,android,PCで設定方法が異なります。以下のボタンでページを切り替え該当の接続方法を選択してください。
iPhoneで無線接続されるお客様はこちら
設定方法
-
1
電源を入れる

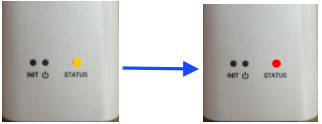

ACアダプターを接続すると電源が入ります。STATUSランプが黄色点灯(起動中)から赤色点灯に変わるまでしばらくお待ちください。
-
2

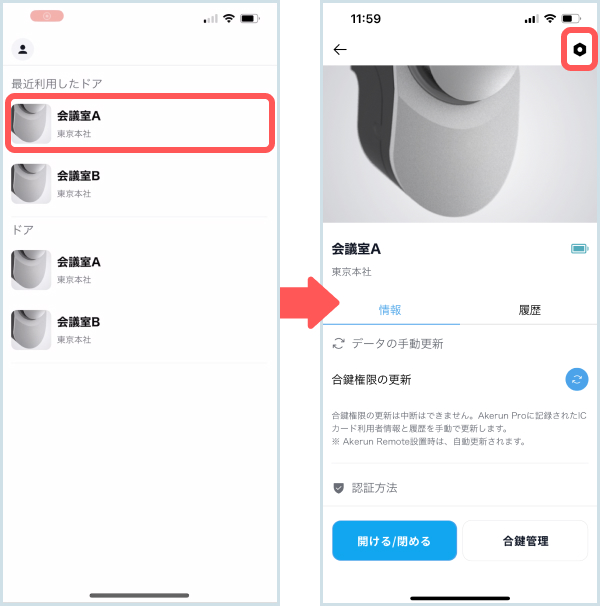

操作対象のドアを選択し、
画面右上の【ナットアイコン】をタップします。
-
3

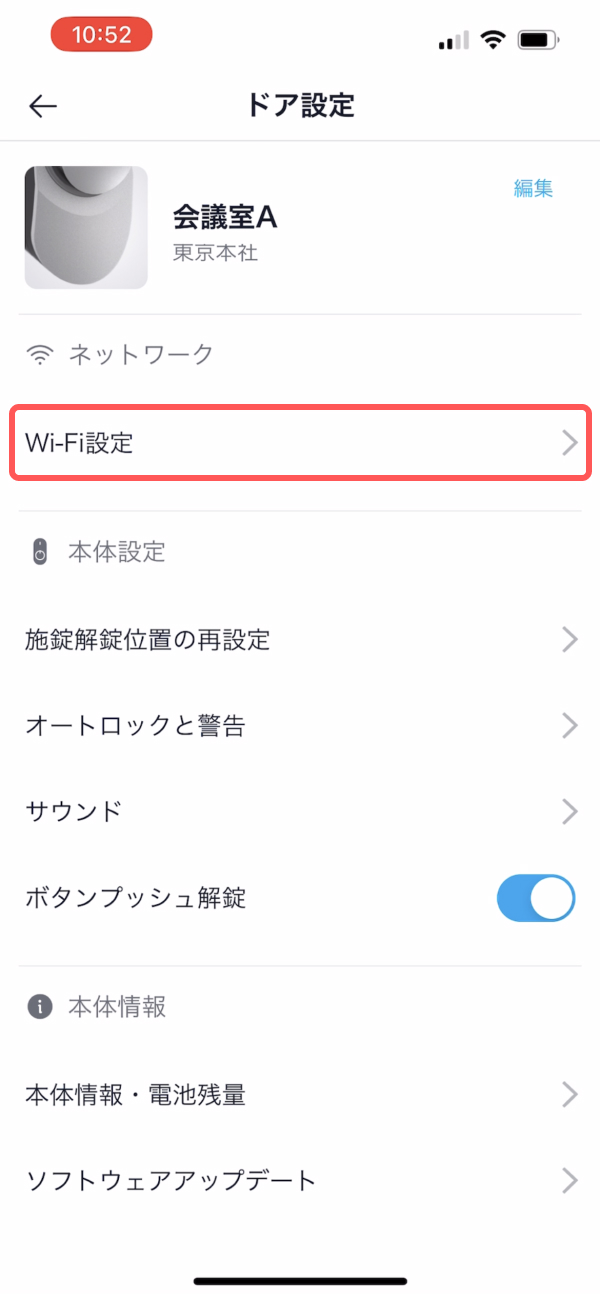

【Wi-Fi設定】をタップします。
設定項目が表示されない場合
「アプリ設定権限」が無効になっています。
合鍵設定の画面から「アプリ設定権限」を有効にしてください。
アプリ設定権限の変更方法 -
3

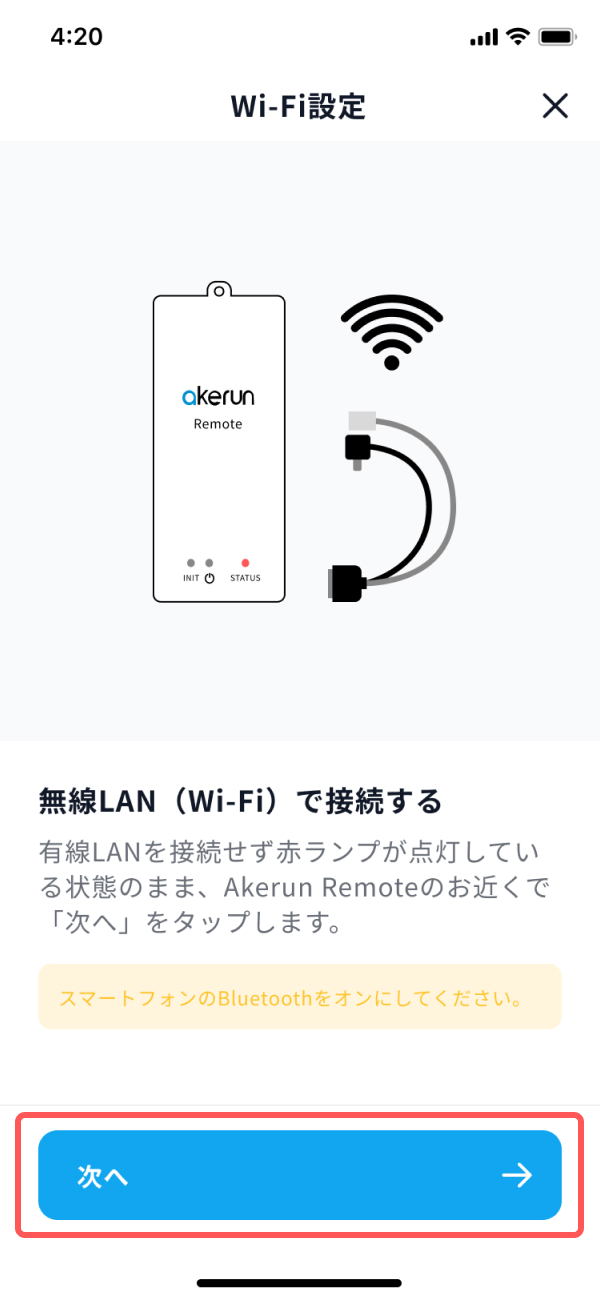

Wi-Fi設定の開始
Akerun Remoteのお近くで【次へ】をタップします。
スマートフォンのBluetoothをONにしてください。
iOS13をご利用の方はアプリ毎にBluetooth機能をONにする必要があります。
-
4

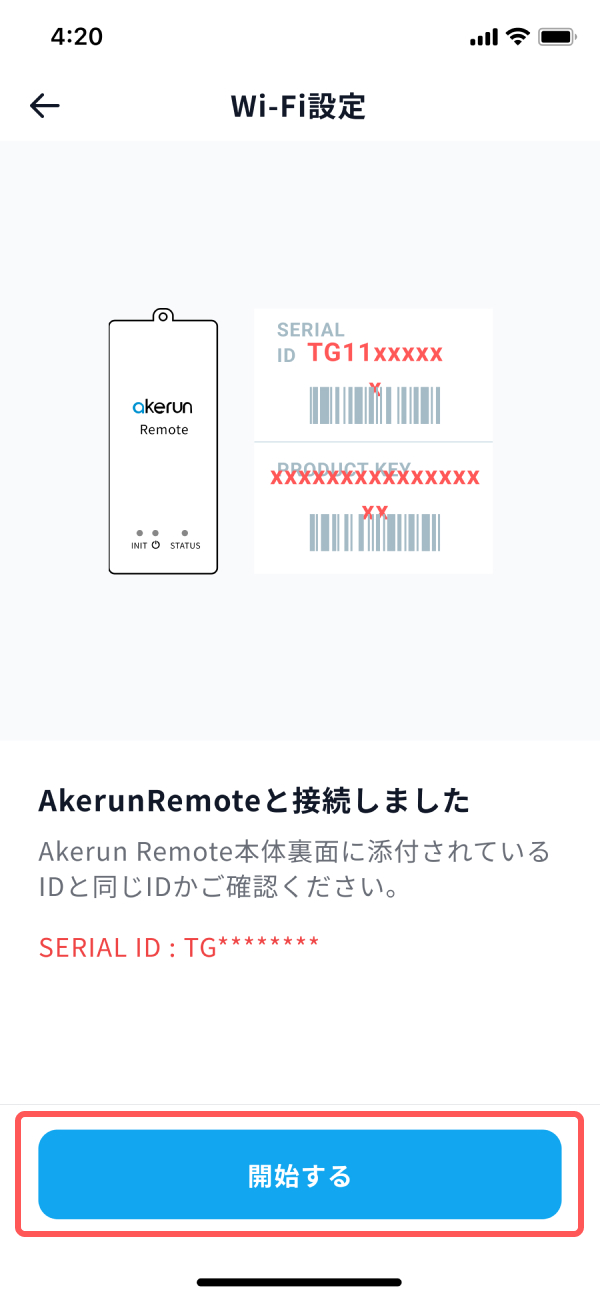

シリアルIDの確認
「SERIAL ID : TG********」と表示されます。Akerun Remote本体裏面に添付されているIDと同じIDか確認し、【開始する】をタップします。
-
5

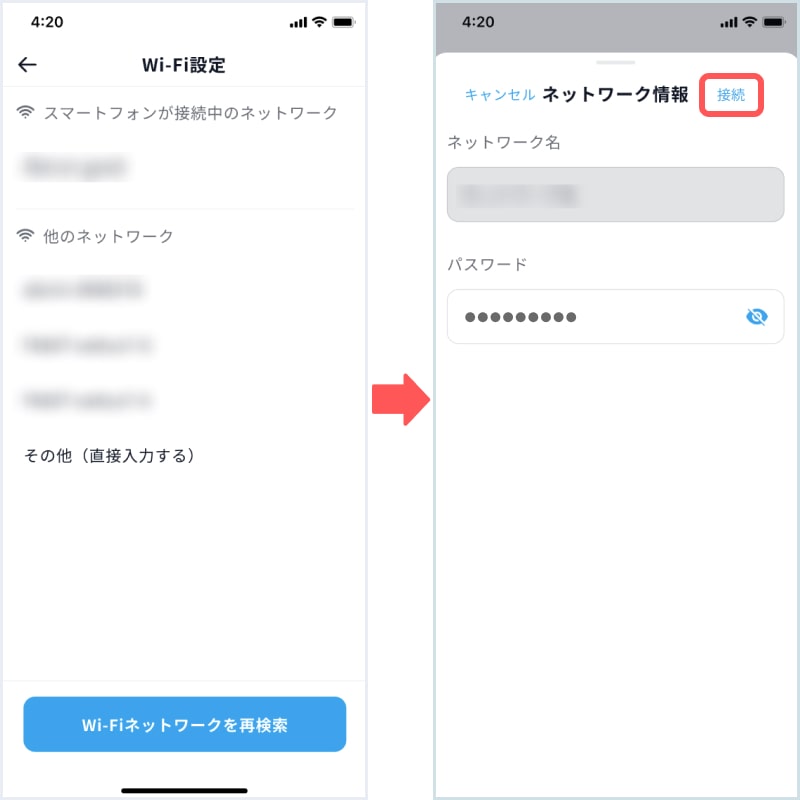

接続するネットワークを選択し、パスワードを入力後「接続」を押します。
-
6
接続完了

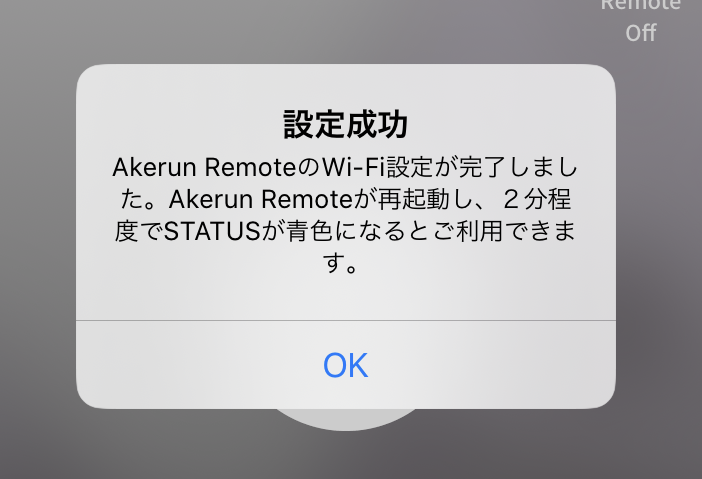

アプリに設定成功と表示され、本体のSTATUSランプが青色に点灯すれば接続完了です。
-
7
STATUSランプが赤色に点灯する場合
SSIDもしくはパスワードが異なる可能性があります。
お手数ですが手順②から再操作をお願いします。 -
8

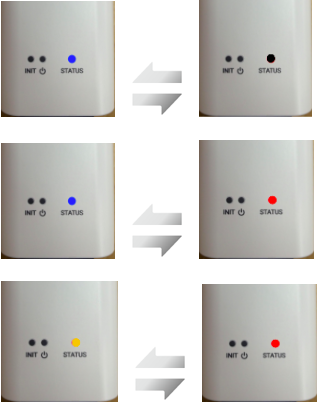

STATUSランプが以下のように点滅する場合
青色点滅:MQTTサーバーとの通信に失敗
→ポート8883番(mqtt)をオープンにし、サーバーへの通信を許可してください。
青色と赤色に交互に点滅：APIサーバーとの通信に失敗
→ポート443番(api)をオープンにし、サーバーへの通信を許可してください。
黄色と赤色に交互に点滅：MQTT/APIサーバーの両方との通信に失敗
→ポート8883番(mqtt)とポート443番(api)をオープンにし、サーバーへの通信を許可してください。上記の動作をする場合、 ネットワーク接続要件を満たしていない可能性がございます。ネットワークご担当者さまにご確認をお願いします。
androidまたはPCで無線接続されるお客様はこちら
設定方法
-
1
電源を入れる
ACアダプターを接続すると電源が入ります。STATUSランプが黄色点灯(起動中)から赤色点灯に変わるまでしばらくお待ちください。
-
2
モードの切り替え

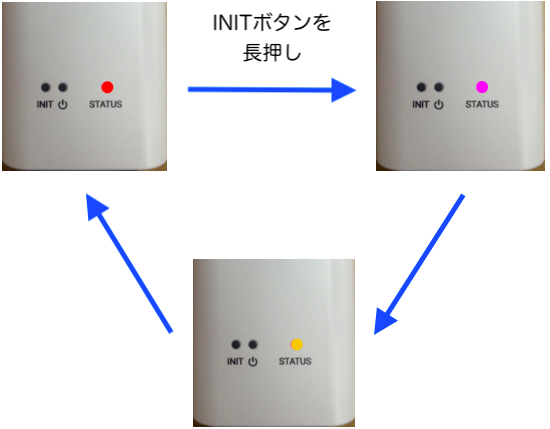

Akerun Remote本体の「INITボタン」を先端の尖ったもの(ペン先など)で長押ししてください。STATUSランプが赤色から紫色に変わります。しばらくお待ちいただくと紫色から黄色に変わり、最終的に再度赤色に点灯します。
この操作により、android/PCでのWi-Fi設定が可能になります。 -
3
android/PC画面での操作

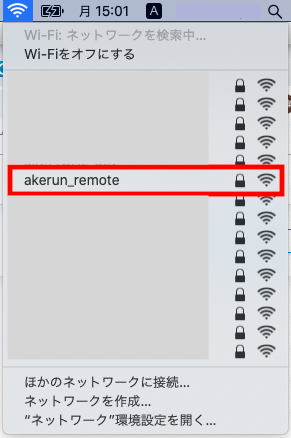

androidの場合、「Wi-Fi設定」から、PCの場合はネットワークアイコン(Wi-Fiの接続先を選択する画面)から【akerun_remote】を選択し、接続します。
⚠️ご注意ください
Wi-Fiのパスワードはご注文者さまへ事前に「【必読】Akerun Pro出荷完了とセットアップ・ご利用方法のお知らせ」 という件名で、お送りしたメールに記載しております。
パスワードがわからない場合は、こちら からお問い合わせください。 -
4
Wi-Fi設定情報の入力

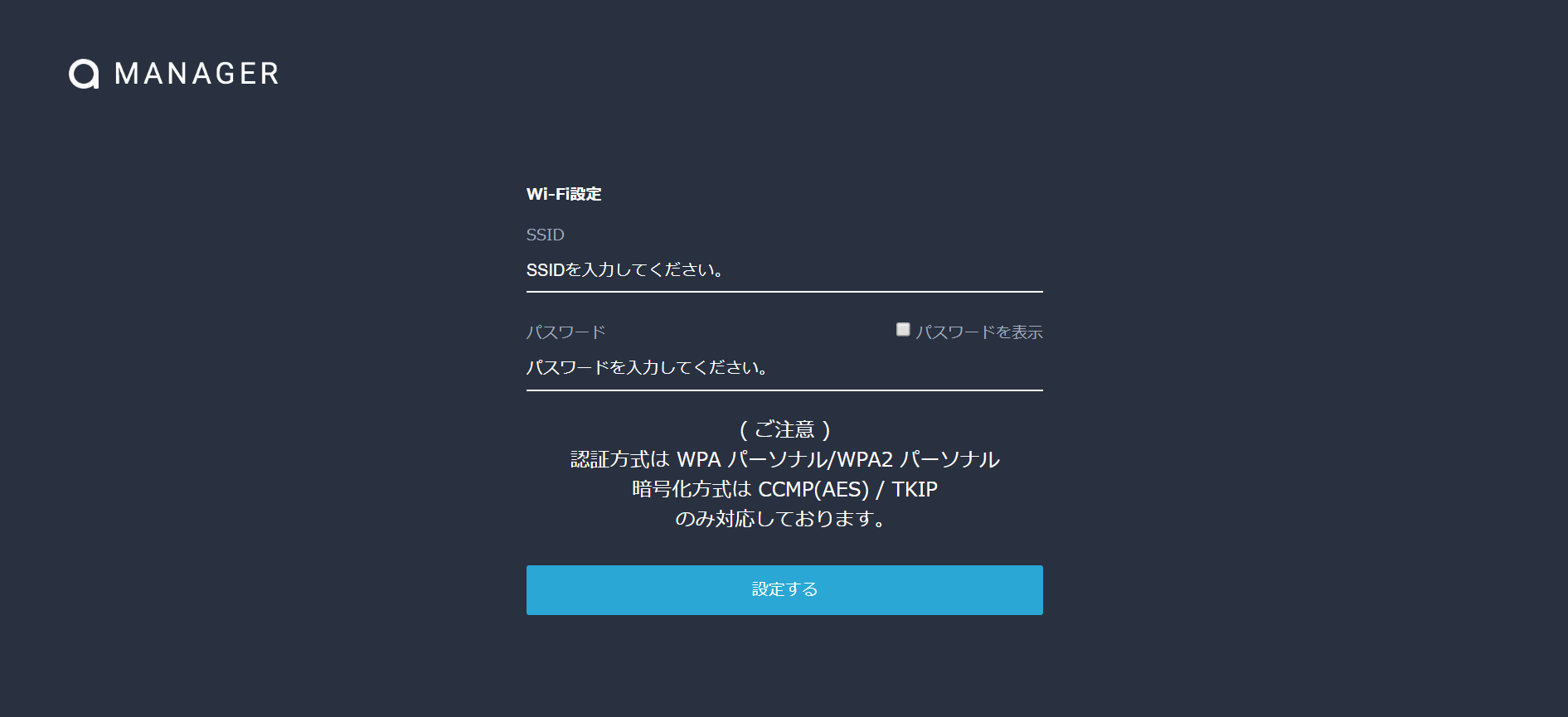

androidまたはPCが【akerun_remote】に接続している状態でブラウザのURL欄に「192.168.254.254:5963」と入力します。下の画面が表示されますので、Akerun Remoteを接続するWi-FiネットワークのSSIDとパスワードを入力し、「設定する」をクリックします。
-
5
Wi-Fi接続完了

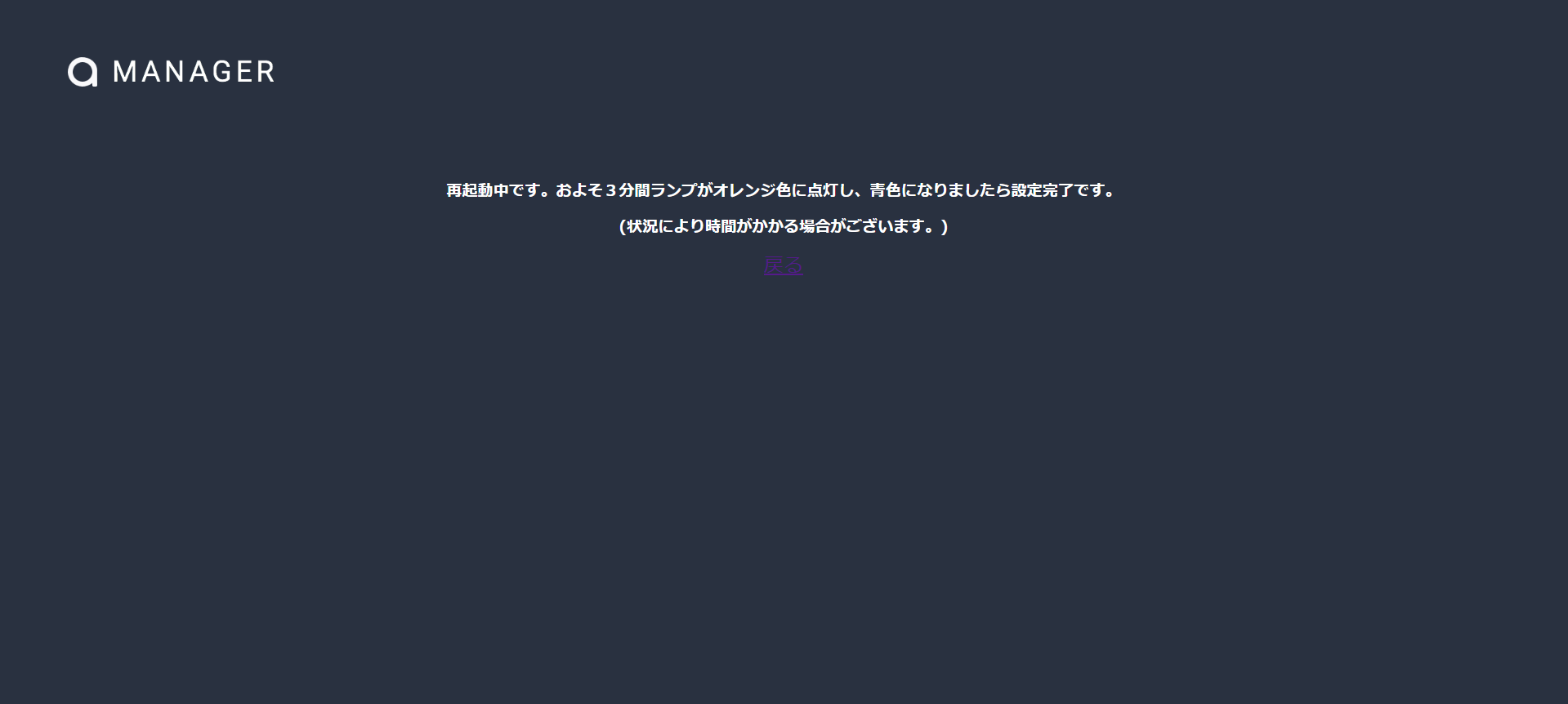

下の画面が表示され、Akerun Remote本体のSTATUSランプが青色点灯すれば接続完了です。
-
6
STATUSランプが赤色に点灯する場合
SSIDもしくはパスワードが異なる可能性があります。
お手数ですが手順②から再操作をお願いします。 -
7
STATUSランプが以下のように点滅する場合
青色点滅:MQTTサーバーとの通信に失敗
→ポート8883番(mqtt)をオープンにし、サーバーへの通信を許可してください。
青色と赤色に交互に点滅：APIサーバーとの通信に失敗
→ポート443番(api)をオープンにし、サーバーへの通信を許可してください。
黄色と赤色に交互に点滅：MQTT/APIサーバーの両方との通信に失敗
→ポート8883番(mqtt)とポート443番(api)をオープンにし、サーバーへの通信を許可してください。上記の動作をする場合、 ネットワーク接続要件を満たしていない可能性がございます。ネットワークご担当者さまにご確認をお願いします。
有線接続をされるお客様はこちら
設定方法
-
1
同梱されている分岐ケーブルを用意します。
-
2

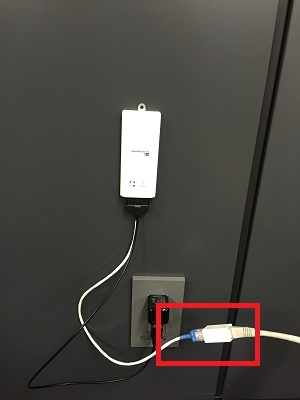

有線LANケーブルに接続します。
黒色のケーブルで電源をとり、白色のケーブルはLANケーブルと接続し、ルーターまたはハブに挿入してください。
-
3
接続完了
接続が完了するまでしばらく待ち、STATUSランプが白色に点灯すれば接続完了です。
-
4

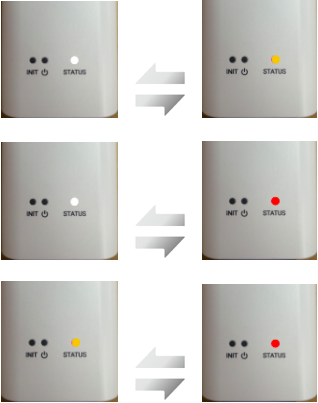

STATUSランプが以下のように点滅する場合
白色と黄色に交互に点滅:MQTTサーバーとの通信に失敗
→ポート8883番(mqtt)をオープンにし、サーバーへの通信を許可してください。
白色と赤色に交互に点滅：APIサーバーとの通信に失敗
→ポート443番(api)をオープンにし、サーバーへの通信を許可してください。
黄色と赤色に交互に点滅：MQTT/APIサーバーの両方との通信に失敗
→ポート8883番(mqtt)とポート443番(api)をオープンにし、サーバーへの通信を許可してください。上記の動作をする場合、 ネットワーク接続要件を満たしていない可能性がございます。ネットワークご担当者さまにご確認をお願いします。
