はじめに
前提
本記事は、Akerun Proが既に貼り付けられている状態を前提としたご案内となります。
※貼り付けせずに、ネジ留めだけで固定したい場合は、養生テープで仮留めするなどでご対応ください。

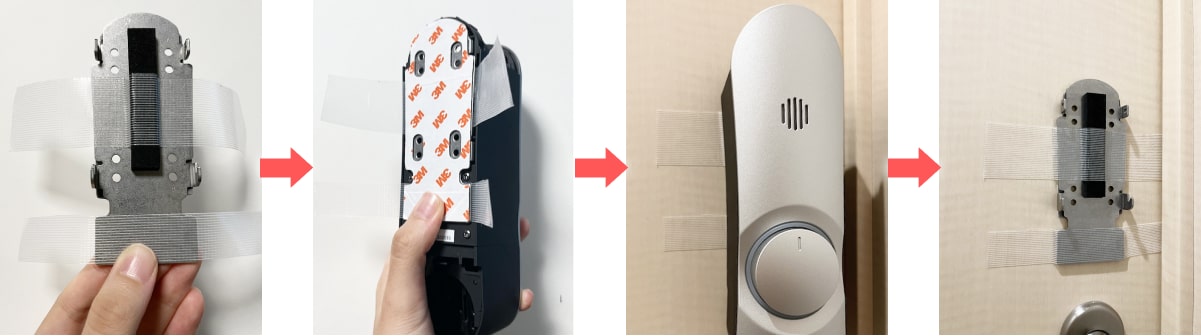

養生テープで仮留めする方法
①機器から取付プレートを外し、養生テープを貼る → ②そのまま取付プレートを機器に装着 → ③サムターン位置に合わせて機器をドアに仮留めする→ ④機器をプレートから取り外す。（下記手順の②の段階の状態）
ネジの種類・道具について
ドアに固定するための「ネジ」や「ドライバー」は付属しておりません。
ドアの材質に適したものをご用意ください。
道具
- ネジ（種類：M3 ／ 形状：ナベ小ネジ ／ 下穴径：2.50mm）
※ネジ頭の裏が平なネジをご利用ください。
ネジ頭は鍋頭、平頭共に利用可能です。 - ドライバー
- 六角レンチ（Akerun Pro付属のもの）
- 下穴を空けるための工具（ドリルなど ※ドアの素材によって選定してください。）
ネジ止めの手順
-
1

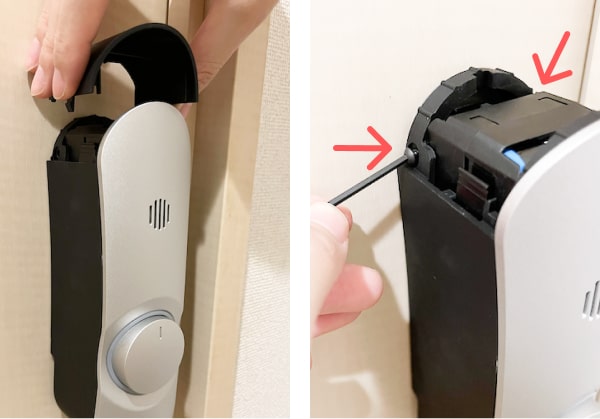

上部のフタを外し、電池ボックスのネジを左右とも外します。
-
2

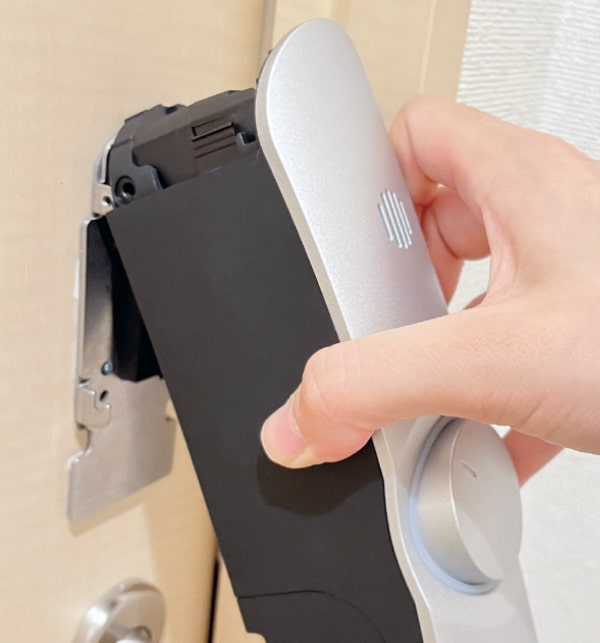

取付プレートから機器本体を外します。

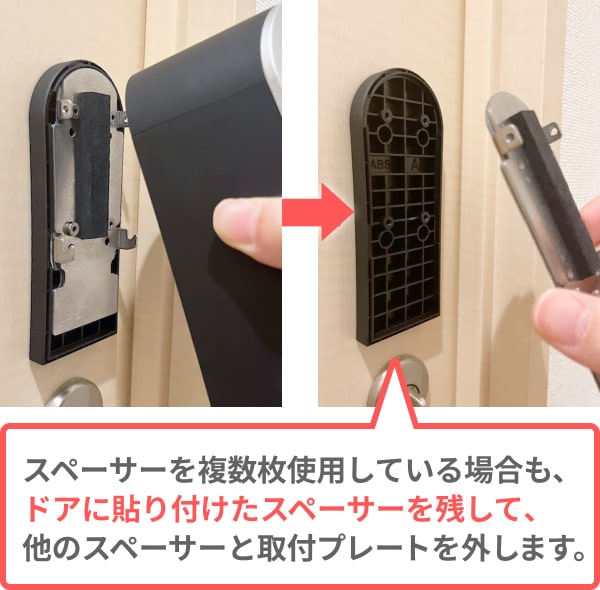

スペーサーを使用している場合取付プレートから機器本体を外した後、スペーサーから取付プレートも外してください。
※ドアに貼り付けているスペーサーは、貼り付けたままにしてください。
-
3

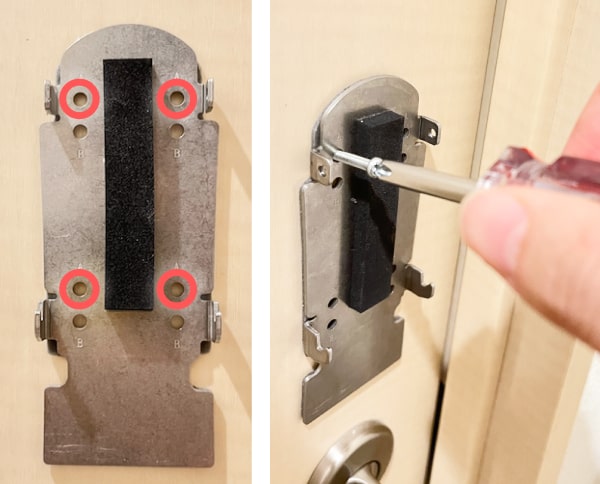

プレートの穴越しに下穴を空け、ドアにネジ止めしてください。

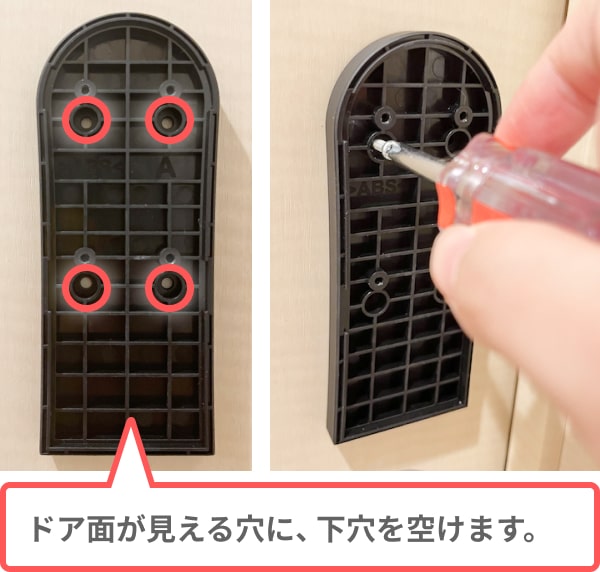

スペーサーを使用している場合スペーサー越しに下穴を空け、ドアにネジ止めします。
スペーサーの種類によって、ドア面が見える穴の位置が異なります。よくご確認のうえ下穴を空けてください。
-
4

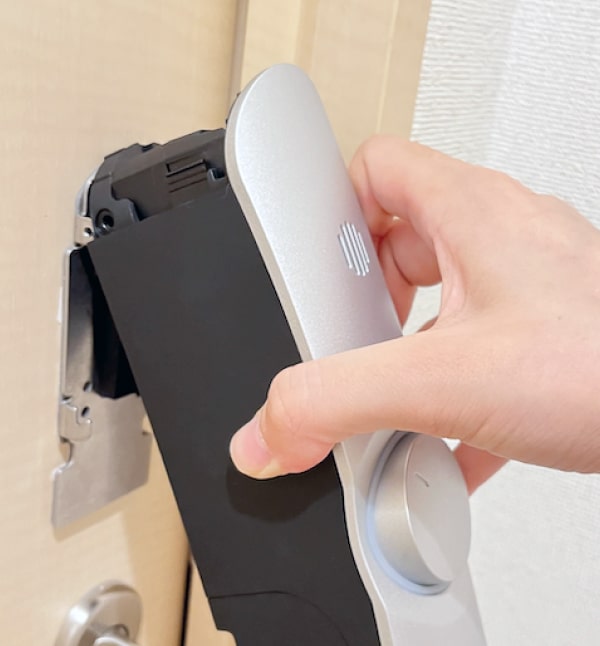

ドアにネジ止めができたら、機器本体を取付プレートに取り付けます。

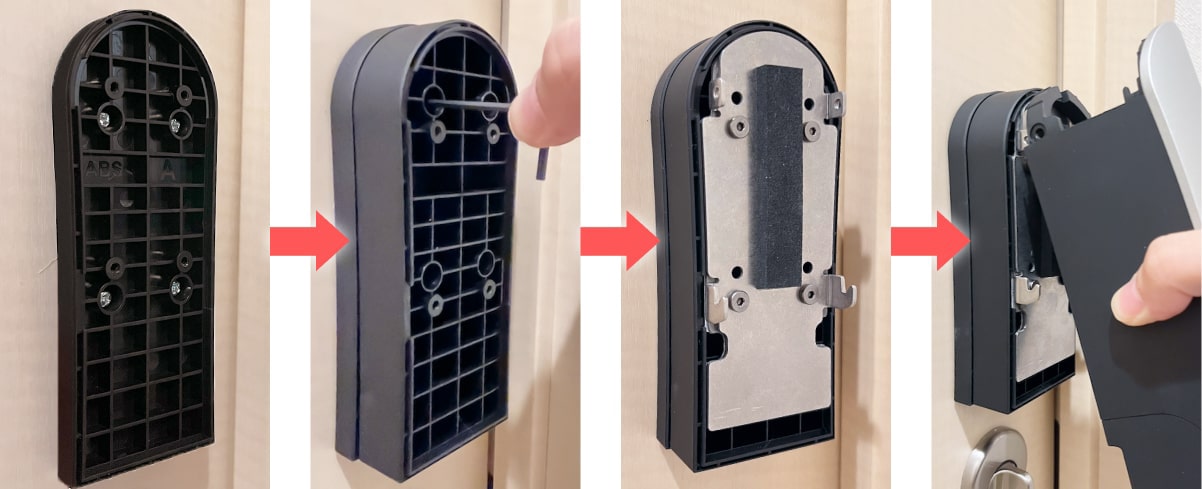

スペーサーを使用している場合スペーサーと取付プレートを連結してから機器本体を取り付けます。
下記画像は、スペーサーを2種類使用している場合の例です。 -
5

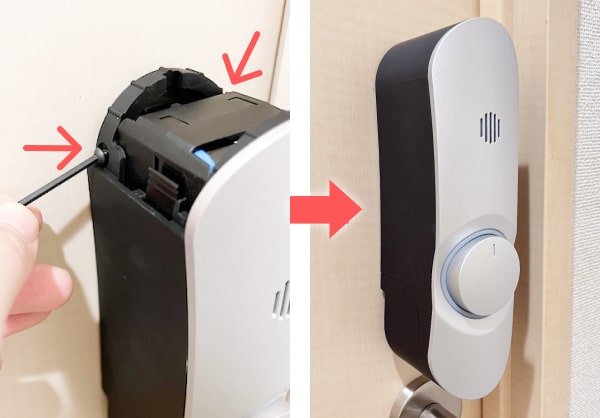

機器本体と取付プレートを固定するネジを止め、フタを付けて完了です。
